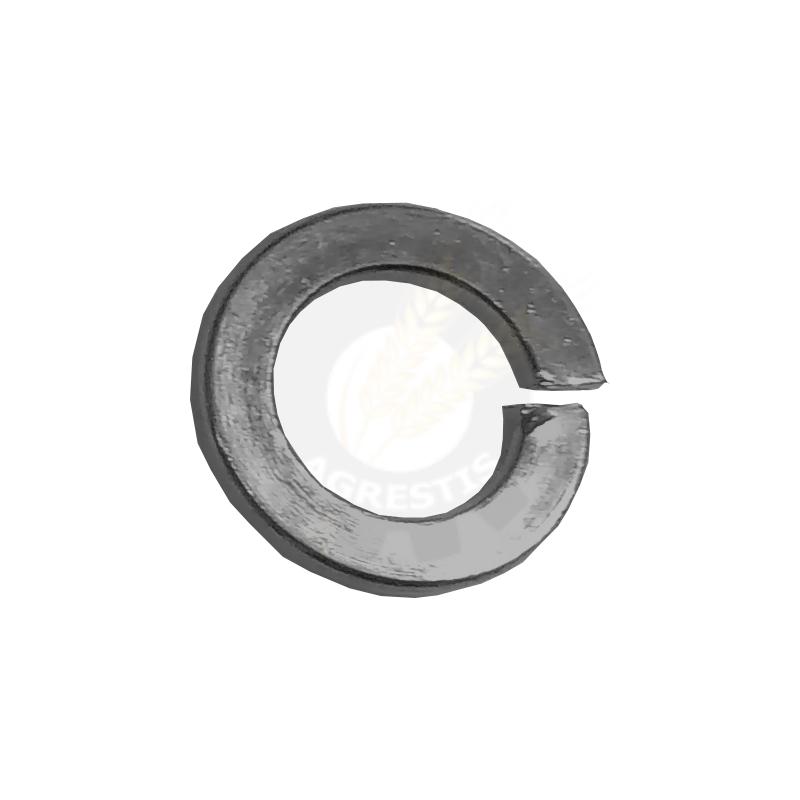

Saiba Grower M12

Saiba Grower M12

Cod produs: P2164

Stoc: in stoc

Greutate: 0.01 kg

Pret / buc:

1.00 LEI TVA inclus

Contactati-ne:

Descriere

Informatii suplimentare

Schema exhaustor SPC

Schema roata antrenare SPC

Schema brazdar fata SUP

Schema brazdar spate SUP

Lada seminte SUP

KK30 schita 6 (jgheaburi de dirijare)

KK30 schita 7 (grup valturi culegatoare)

KK30 schita 8 (bloc transmisie culegator)

KK30 schita 9 (bloc depanusare culegator)

KK30 schita 12 (grup pinioane si roti dintate)

KK30 schita 13 (grup transmisie)

KK30 schita 14 (grup conic culegator)

T40 EOL schita 5 (Elevator)

T40 EOL schita 8 (Sectie depanusare 2)

T40 EOL schita 12 (bloc transmisie culegator)

T40 EOL schita 13 (Subansamblu port cutit culegator)

Descriere

Se utilizeaza in cazul asamblarilor cu piulita si filet.

Informatii suplimentare

Imaginile afisate pe site sunt cu titlu de prezentare. Aspectul real al produselor poate sa difere fata de fotografii.

SC Agrestis SRL face eforturi permanente pentru a mentine acuratetea datelor aflate pe site. Cu toate acestea, pot exista erori in datele furnizate care includ dar nu se limiteaza la erori de masurare, erori de operare, diferente estetice, care nu influenteaza functionalitatea produsului. Daca sesizati o asemenea eroare, va rugam sa ne informati.

La cerere, punem la dispozitie documentatia necesara pentru achizitionarea produselor folosind fonduri nationale sau europene de dezvoltare.

Conform ordonantei de urgenta 34/2014, aveti dreptul de a returna orice produs achizitionat online, din orice motiv, in termen de 30 zile de la primire. Produsul trebuie sa nu prezinte urme de utilizare, zgarieturi sau lovituri si sa fie nefolosit. Taxele de transport in cazul returnarii ii revin cumparatorului in cazul in care motivul returului este determinat exclusiv de client. Returul se va solutiona in termen de 14 zile de la data receptionarii produsului de catre SC Agrestis SRL intr-un mod stabilit de comun acord cu clientul, prin schimbarea produselor sau returnarea contravalorii prin virament bancar.

Schema exhaustor SPC

Exhaustorul echipeaza semanatorile Mecanica Ceahlau SPC pentru plante prasitoare. Prin intermediul exhaustorului se creeaza depresiunea necesara pentru distributia semintelor in timpul semanatului.

Disponibil la vanzare avem atat exhaustorul complet cat si componente ale acestuia.

Componente:

1. Rotor exhaustor SPC (P0373)

SP-3.1.0A

1. Set paleti exhaustor (P0372)

SP-3.1.3 SP-3.1.4

2. Carcasa exhaustor SPC (P0374)

SP-3.2.0

3. Carcasa exhaustor SPC (P0374)

SP-3.3.0

4. Arbore asamblat exhaustor SP3.4.0 (P0380)

SP-3.4.0

5. Corp absorbtie (P0363)

SPC6-03.00.08A/VI

6. Varf exhaustor (P0377)

SP-3.6.0

7. Suport

SP-3.7.0

8. Fulie exhaustor SUP SPC (P0370)

SUP48-10.2

9. Corp lagar SP-3.9.0 (P0592)

SP-3.9

10. Saiba de reglaj I

SP-3.11

11. Distantier

SP-3.12

12. Maner asamblat

SP-3.13.0

13. Saiba de reglaj II

SP-3.14

14. Pana paralela 8x7x36 (P1606)

STAS 1004

15. Saiba B 20

STAS 5200

16. Piulita M20 (P0634) Piulita BM 20

STAS 4073

17. Splint Ã¸4 x 40

STAS 1991

18. Saiba Grower M8 (P2162)

SR 7666-2

19. Surub M8x25 (P0841)

SR ISO 4017

20. Saiba M12 (P1582)

STAS 5200

21. Piulita M12 (P0630)

STAS 4071

22. Saiba Grower M12 (P2164)

SR 7666-2

23. Rulment 6206 2RS (P0810)
Rulment 6206 2RS ZKL-ZVL (P0550)

SR 3041

24. Saiba Grower M6 (P2161)

SR 7666-2

25. Piulita M6 (P2082)

STAS 4071
STAS 9851

26. Surub M6x16

SR ISO 4017

27. Siguranta 62 Seeger interior (P1616)

STAS 5848/3

28. Clapeta de reglaj

SP-3.29.0

29. Saiba M10 (P1679)

STAS 5200

30. Piulita M10 (P1042)

STAS 4071

31. Flansa (P1075)

SP-3.36A

32. Surub M10x45 (P0843)

SR ISO 4017

33. Piulita distantier M10

SP-3.31

34. Saiba I

S12-5.49

35. Piulita M10 (P1042)

STAS 4373

36. Surub M6x25 (P0651) Surub M6x20

SR EN 2009

37. Stift elastic G4x18

STAS 9729/3

Schema roata antrenare SPC

Roata de antrenare echipeaza semanatorile Mecanica Ceahlau SPC pentru plante prasitoare. Prin intermediul rotii de antrenare se pune in functiune partea de fertilizare in timpul semanatului.

Disponibil la vanzare avem atat roata completa (anvelopa, camera, pinioane de reglare a debitului de ingrasaminte, lanturi, etc) cat si componente ale acesteia.

Componente Figura 17:

1. Furca

FS-8.1.0N

2. Surub special

FS-8.2

3. Zavor

SPC8L-6.3.0B

4. Furca asamblata

FS-8.4.0M

5. Surub tirant SPC (P0536)

SPC6-6.4.0

5. Surub de reglaj

SPC6-6.4.1.0

5. Piulita hexagonala

SPC6-6.4.2

5. Saiba A 18

STAS 5200

5. Opritor

SPC6-6.4.6

5. Stift crestat 5x30 (P2120)

STAS 9729/2

6. Saiba A 16

STAS 5200

7. Lagar

FS-8.7.0M

7. Teava FS (P0441)

FS-8.7.1M

7. Inel elastic 26x1.2

STAS 5848/3

8. Splinturi 6.3x63 (P0847)

STAS 1991

9. Ax FS-8.9M (P0708)

FS-8.9M

10. Razuitor

FS-7.12A

11. Surub M8x25 (P0841)

SR ISO 4017

12. Saiba Grower M16 (P2157)

SR 7666-2

13. Placa

F6-7.15

14. Piulita Tr. 18x4

SPC6-06.00.12

15. Bucsa uzura I si II set (P1329)

FS-8.7.3M

16. Piulita M16 (P0632)

STAS 4071

17. Saiba 13x Ã¸30x2

NUP 183

18. Intinzator 1 (P0478)

FS-8.18.0M

19. Intinzator 2 (P0479)

FS-8.19 0M

20. Ax 8.20.M (P0711)

FS-8.20M

21. Set roti lant

FS-8.21.0M

21. Roata lant SPC Z12 fertilizare nou (P0565)

FS-8.21.1M

21. Roata lant SPC Z15 fertilizare nou (P0564)

FS-8.21.2M

21. Roata lant SPC Z17 fertilizare nou (P0563)

FS-8.21.3M

21. Roata lant SPC Z34 fertilizare nou (P1350)

FS-8.21.4.0V

22. Distantier

FS-8.22M

23. Pana ax SPC (P0714)

STAS 1012

24. Gresor hidraulic M6 (P0311)

STAS 1116

25. Bucsa uzura I si II set (P1329)

FS- 8.7.2M

26. Saiba Grower M12 (P2164)

SR 7666-2 (<2008)

27. Saiba 20 x 30 x1

FS- 4.3

28. Lant 08B 52 zale SPC (P0604)

STAS 5174

29. Piulita M12 (P0630)

STAS 4071 (<2008) STAS 9851 (>=2008)

30. Aparatoare

FS- 8.30.0N

31. Piulita fluture M8 (P0842)

SUP48-11.44.0A

32. Teava telescopica L 210 mm (P1264)

FS- 8.32.0M

34. Rola FS (P0482)

FS- 8.34M

35. Surub M12x30 (P0844)

SR ISO 4017

36. Saiba M12x30

SUP21- 2.31.0/2

37. Lagar FS (P0490)

FS- 8.37M

38. Surub M10x30 (P0653)

SR ISO 4017

39. Piulita M10 (P1042)

STAS 9851 (>=2008) STAS 4071 (<2008)

40. Saiba Grower M10 (P2163)

SR 7666-2

41.Saiba M10 (P1679)

STAS 5200

42. Surub M8x25 (P0841)

FS- 8.42M

43. Piulita M8 (P2083)

STAS 4071

Componente Figura 18:

44. Roata asamblata

FS-8.15.0M

45. Brat 1 si 2 set (P0448)

FS-8.15.1M - FS-8.15.2M

46. Surub M12x40 (P0845)

STAS 4272

47. Saiba Grower M12 (P2164)

SR 7666-2

48. Piulita M12 (P0630)

STAS 4071 (<2008)

48. Piulita M12 autoblocanta (P2111)

STAS 9851 (>=2008)

49. Carcasa 1 si 2 set (P0455)

F6-8.6

50. Inel sferic (P0456)

FS-8.7

51. Rulment 6205 2RS ZVL (P0549)

SR 3041

52. Bucsa I

FS-8.15.9

53. Surub M8x25 (P0841)

SR ISO 4017

54. Saiba Grower M8 (P2162)

SR 7666-2 (<2008)

55. Saiba M8 (P2141)

STAS 4071 (<2008); STAS 9851 (>=2008)

56. Anvelopa 155/80/12 (P0073)

155 SR 12 (5.00-12) STAS 9090

57. Pana ax SPC (P0714)

STAS 1012

58. Aparatoare lant (P2109)

FS-8.15.15.1.0M

59. Carcasa 1 si 2 set (P0455)

F6-8.16

60. Capac aparatoare (P1509)

FS-8.15.15.2.0M

61. Bucsa II

FS-8.18

62. Piulita M18x1,5 (P1126)

STAS 4373

63. Saiba 20x62x3

NUP 183

64. Saiba 13x30x2

NUP 183

65. Eclisa

FS-8.15.22 M

66. Roata de transport asamblata

FS-8.15.13.0M

67. Semijanta pentru ax cu roata (P0724)

F6-8.13.1 A

68. Roata lant SPC Z12 fertilizare nou (P0565)

FS-8.21.1M

68. Roata lant SPC Z15 fertilizare nou (P0564)

FS-8.21.2M

68. Roata lant SPC Z17 fertilizare nou (P0563)

FS-8.21.3M

68. Roata lant SPC Z34 fertilizare nou (P1350)

FS-8.21.4.0V

69. Lant 08B 110 zale SPC (P0603)

STAS 5174

69. Lant 08B 52 zale SPC (P0604)

STAS 5174

69. Lant 081 92Z SPC (P0663)

STAS 5174

70. Ax cu roata SPC (P0941)

FS-8.15.13.2.0

72. Camera 145-155/12 (P0086)

STAS 627/3

73. Surub M10x30 (P0653)

SR ISO 4017

73. Surub M12x30 (P0844)

SR ISO 4017

74. Piulita M12 (P0630)

STAS 9851 (>=2008); STAS 4071 (<2008)

75. Saiba Grower M10 (P2163)

SR 7666-2 (<2008)

75. Saiba Grower M12 (P2164)

SR 7666-2

76. Piulita fluture M8 SUP (P1260)

SUP48-11.44.0A

77. Capacel ventil

STAS 843

78. Ventil 20

STAS 7025/2

79. Surub M12x1,5x35

FS-8.15.23.3

80. Piulita conica

Rm-01.02/5-3

Schema brazdar fata SUP

Componente:

1. Brazdar dublu disc

SUP29DK-14.1.1.0

2. Brat scurt asamblat SUP29DK (P1029)

SUP29DK-14.1.2.0

2. Brat scurt as. SUP29DK (P2376)

SUP29DK-14.3.2.0

3. Tub seminte SUP 29 DK cu burduf (P0444)

SUP21-6.25.0/I

4. Surub pentru tabla B4.8x13

STAS 9344

7. Brida M12 tip V int=50 SUP (P0698)

SUP3.6-2.7

8. Profil U asamblat

SUP29-2.8.0DK

9. Bolt II

SUP3.6-2.9

10. Brida M10 tip U SUP int=56 mm (P0696)

SUP3.6-2.10

11. Suport articulatie sudat (P0695)

SUP3.6-2.11.0

12. Articulatie SUP (P0697)

SUP3.6-2.12

13. Tija SUP L440 (P1195)

SUP29DK-14.1.13

14. Arc SUP (cu dublu disc) (P0535)

SUP3.6-2.14A

15. Siguranta elastica

SCU3-9.11

16. Saiba Grower M12 (P2164)

SR 7666/2

17. Piulita M12 (P0630)

SR EN ISO 10512

18. Saiba M8 (P2141)

SR EN ISO 7091

19. Splint 4x25

SR EN ISO 1234

20. Saiba A14

SR EN ISO 7091

21. Piulita M10 (P1042)

SR EN ISO 4032

22. Saiba Grower M10 (P2163)

SR 7666/2

23. Bolt I

SUP3.6-2.34

24. Saiba speciala

GDP2.5-2.7.4

25. Piulita M12 autoblocanta (P2111)

SR EN ISO 10512

Schema brazdar spate SUP

Componente:

1. Brazdar dublu disc

SUP29DK-14.2.1.0

2. Brat lung asamblat SUP29DK (P1030)

SUP29DK-14.2.2.0A

3. Tub seminte SUP 29 DK cu burduf (P0444)

SUP21-6.25.0/I

4. Surub pentru tabla B4.8x13

STAS 9344

7. Brida M12 tip V int=50 SUP (P0698)

SUP3.6-2.7

8. Profil U asamblat

SUP29-2.8.0DK

9. Bolt II

SUP3.6-2.9

10. Brida M10 tip U SUP int=56 mm (P0696)

SUP3.6-2.10

11. Suport articulatie sudat (P0695)

SUP3.6-2.11.0

12. Articulatie SUP (P0697)

SUP3.6-2.12

13. Tija SUP L440 (P1195)

SUP29DK-14.1.13

14. Arc SUP (cu dublu disc) (P0535)

SUP3.6-2.14A

15. Siguranta elastica 4x60

DIN 11024

16. Saiba Grower M12 (P2164)

SR 7666/2

17. Piulita M12 (P0630)

SR EN ISO 4032

18. Saiba M8 (P2141)

SR EN ISO 7091

19. Splint 4x25

SR EN ISO 1234

20. Saiba A14

SR EN ISO 7091

21. Piulita M10 (P1042)

SR EN ISO 4032

22. Saiba Grower M10 (P2163)

SR 7666/2

23. Bolt I

SUP3.6-2.34

24. Saiba speciala

GDP2.5-2.7.4

25. Piulita M12 autoblocanta (P2111)

SR EN ISO 7040

Lada seminte SUP

Lada de seminte echipeaza semanatorile Mecanica Ceahlau SUP pentru paioase. Este compusa din 2 parti, stanga-dreapta. Lada de seminte se alimenteaza inainte de inceperea procesului de semanare sau pe parcursul semanarii.

Componente:

1. Caseta SUP metal (P0532)

SUP48-4.1.4.0B

1. Caseta SUP plastic (P1300)

SUP48-4.1.4.0B

2. Subar SUP (P0474)

SUP29M-4.26

3. Bucsa

SUP21-4.27

4. Lama arc SUP21 (P0461)

SUP21-4.28.A

5. Fereastra nivel seminte

SUP21-4.32

6. Ax agitator dreapta

SUP29-4.3.1.0A

7. Ax agitator stanga

SUP29-4.3.2.0A

8. Semilagar agitator SUP29 (P0470)

SUP48-4.3.4.M

9. Bucsa cuplare

SUP29-4.3.4

10. Maneta asamblata (P1447)

SUP29M-4.4.0/VT1

11. Maneta

SUP29-20.64/2C

12. Arc

SUP29DK-4.4.2

13. Suport sudat dreapta

SUP29M-4.5.1.0

14. Parghie I

SUP29M-4.5.2

15. Ureche stanga asamblata

SUP29M-4.5.3.0

16. Ureche dreapta asamblata

SUP29M-4.5.4.0

17. Parghie stanga

SUP29M-4.5.5

18. Parghie dreapta

SUP29M-4.5.6

26. Sector dintat (P1448)

SUP29M-4.7.0

29. Rola intinzator SUP 29 patina (P0962)

SUP21-4.40

30. Placa mijloc

SUP29DK-4.11.0

31. Prisma scurgere SUP (P0463)

SUP29M-4.12

32. IntinzÄƒtor II

SUP29M-4.13.0

33. Suport intinzator

SUP29M-4.13.1

34. Surub special

SUP21-4.14

35. Lagar agitator SUP 29 (P0450)

SUP21-4.3.3.E

36. Suport sudat stanga

SU29M-4.16.1.0

37. Roata dintata Z18 SUP (P0575)

SUP29M-4.23

38. Roata dintata Z20 SUP (P0573)

SUP29DK-4.24

39. Roata lant Z22 (P0961)

SUP29M-4.25.0

40. Ax dreapta

SUP29M-4.32.1

41. Lagar SUP (P0473)

SUP29M-4.32.2

42. Ansamblu elastic

SUP48-4.17.0.M

43. Fund mobil (P0462)

SUP48-4.17.1.M

44. Clema de fixare

SUP21-4.21.0.M

45. Prezon

SUP48-4.17.3.M

46. Resort

SUP21-4.44

47. Surub special

SUP21-4.42

48. SaibÄƒ reglaj

SUP29DK-4.34

49. Pana

SUP21-4.35

50. Capac dreapta

SUP29M-4.37.1.0A

51. Suport asamblat

SUP29M-4.37.2.0

52. Parghie

SUP29M-4.37.3

53. Capac stanga

SUP29M-4.38.1.0 A

54. Ax stÃ¢nga

SUP29M-4.41.1

55. BridÄƒ inferioarÄƒ

SUP29M-4.78

56. BridÄƒ superioarÄƒ

SUP29-4.79

57. Å¢eava ungere

SUP29M-4.80

58. Ax dreapta SUP29DK

SUP29DK-4.81.1

59. Distribuitor seminte SUP o20 (P1180)

SUP-25.0

60. Lagar SUP 29 dreapta (P0970)

SUP29DK-20.17.AE

61. Opritor

SUP29DK-4.70

62. Ax stanga SUP29DK

SUP29DK-4.82.1

63. Lagar SUP 29 stanga (P0971)

SUP29DK-20.18.AE

64. Bucsa cuplare

SUP29-4.83

65. Lagar agitator

SUP29-4.84.E

66. Piulita fluture M8 (P0842)

SUP48-11.44.0.A

67. Surub M4x14

STAS 3954

68. Surub M4x16

STAS 3954

69. Piulita M4

STAS 4071

70. Saiba Grower N4

STAS 7666/2

71. Surub M5x16

STAS 4883

72.Surub M6x25 (P0651) Surub M6x16

STAS 4845

73. Surub M6x25 (P0651)

STAS 4845

74. Surub M6x25 (P0651)

STAS 4845

75. Surub M6x40

STAS 4845

76. Piulita M6 (P2082)

STAS 4071

77. Saiba Grower M6 (P2161)

STAS 7666/2

78. Surub M8x25 (P0841) Surub M8x20

STAS 4845

79. Surub M8x25 (P0841)

STAS 4845

80. Surub M8x30 (P0966)

STAS 4845

81. Piulita M8 (P2083)

STAS 4071

82. Saiba Grower M8 (P2162)

STAS 7666/2

83. Surub M12x45

STAS 4845

84. Surub M12x50

STAS 4845

85. Piulita M12 (P0630)

STAS 4071

86. Saiba Grower M12 (P2164)

STAS 7666/2

87. Saiba M6 (P2084)

STAS 5200

88. Saiba M8 (P2141)

STAS 5200

89. Saiba M12 (P1582)

STAS 5200

90. Saiba A20

STAS 5200

91. Splint o2x20

STAS 1991

92. Splint o2x25

STAS 1991

93. Splint o4x32

STAS 1991

94. Pana paralela 6x6x40 (P1609)

STAS 1004

95. Nit o3x32

STAS 797

96. Stift elastic UA6x35

STAS 9729/2

97. Ungator UA1

STAS 1116

98. Placuta

SUP48-4.1.8

100. Pop nit 4x12

101. Suport

SUP29M-4.93

102. Inel elastic 20

STAS 5848/2

KK30 schita 6 (jgheaburi de dirijare)

Subansamblu 6

Componente:

13. Roata lant SIP Z26 o166x30 KK30-06/13 72-0101 (P2286)

151521507 462.03.035.0 KK30-06/13 72-0101

14. Pinion lant SIP Z8 cu canal pana KK30-06/14 72-0103 (P2318)

151424701 461.03.044.1 KK30-06/14 72-0103

15. Pinion lant cu bucsa SIP Z8 o118x40 KK30-06/15 72-0104 (P2267)

151424907 461.03.046.1 KK30-06/15 72-0104

16. Ax SIP o30x449 KK30-06/16 72-0105 (P2305)

151521703 462.03.040.0 KK30-06/16 72-0105

17. Ax SIP o30x390 KK30-06/17 72-0106 (P2304)

151521801 462.03.041.0 KK30-06/17 72-0106

19. Lant transportor SIP KK30-06/19 (P2496)

151522301 461.03.059.2

21. Paleta elevator buncar KK30-06/21 (P2344)

151522506 462.03.061.0

25. Lagar AELPF206

28. Surub M10x25

DIN 933

29. Siguranta 30 Seeger exterior (P1117)

31. Surub M6x25 (P0651)

DIN 931

32. Surub M8x15

DIN 933

33. Surub M8x20

DIN 933

34. Surub M8x30

DIN 603

35. Piulita M8 (P2083)

DIN 934

36. Piulita M6 (P2082)

DIN 934

37. Piulita M12 (P0630)

DIN 934

38. Piulita M10 (P1042)

DIN 934

39. Saiba Grower M8 (P2162)

DIN 127

40. Saiba Grower M10 (P2163)

DIN 127

41. Saiba Grower M6 (P2161)

DIN 127

42. Saiba A6

DIN 9021

43. Saiba Grower M12 (P2164)

DIN 127

44. Saiba A12

DIN 125

45. Siguranta 30 Seeger exterior (P1117)

DIN 471

46. Stift crestat 8x45 (P2715)

DIN 1481

47. Gresor hidraulic M8 (P0312)

DIN 71412

48. Pana paralela 8x7x40 (P2371)

DIN 6885

49. Pana paralela 8x7x30 (P2369)

DIN 6885

KK30 schita 7 (grup valturi culegatoare)

Subansamblu 7

Componente:

2. Melc SIP dreapta KK30-07/02 72-0220 (P2320)

151433504 461.04.085.0 KK30-07/02 72-0220

3. Carcasa SIP dreapta KK30-07/03 72-0172 (P2294)

151524504 462.04.067.0 KK30-07/03 72-0172

4. Valt scurt SIP dreapta L860 KK30-07/04 72-0108 (P2322)

151524005 462.04.008.0 KK30-07/04 72-0108

5. Bucsa SIP o51x9.5 KK30-07/05 72-0180 (P2273)

151433201 461.04.080.0 KK30-07/05 72-0180

7. Melc SIP stanga KK30-07/07 72-0219 (P2321)

151432104 461.04.066.0 KK30-07/07 72-0219

8. Carcasa SIP stanga KK30-07/08 72-0703 (P2293)

151524602 462.04.086.0 KK30-07/08 72-0173

9. Valt scurt SIP stanga L860 KK30-07/09 72-0109 (P2323)

151524906 462.04.009.0 KK30-07/09 72-0109

10. Ciocanel SIP M20x1.5x135 KK30-07/10 72-0181 (P2282)

151429403 461.04.089.0 KK30-07/10 72-0181

11. Tija SIP o14x110 KK30-07/11 72-0182 (P2281)

151434004 461.04.092.0 KK30-07/11 72-0182

16. Intinzator SIP L570 KK30-07/16 (P2696)

151435405 461.04.105.0 KK30-07/16

19. Intinzator SIP KK30-07/19 81-0100 (P2480)

151436002 461.04.111.0

21. Cutit taietor SIP 5x315x270 KK30-07/21 72-0190 (P2484)

151436404 461.04.115.0 KK30-07/11 72-0182

22. Roata lant SIP Z11 o144x28 KK30-07/22 72-0111 (P2283)

151436707 461.04.118.0 KK30-07/22 72-0111

23. Bolt SIP KK30-07/23 72-0112 (P2505)

151436903 461.04.121.0

25. Capac SIP o75x20.5x18 KK30-07/25 72-0192 (P2483)

151437109 461.04.122.0

30. Arc intinzator SIP o37x123 KK30-07/30 72-0197 (P2497)

151438000 461.04.131.0 KK30-07/30 72-0197

31. Ghidaj arc SIP o42x26 KK30-07/31 72-0198 (P2481)

151438108 461.04.132.0 KK30-07/30 72-0197

34. Placa stanga SIP 3x100x150 KK30-07/34 72-0199 (P2494)

151525004 462.04.030.0

35. Placa dreapta SIP 3x100x150 KK30-07/35 72-0200 (P2493)

151525102 462.04.031.0

38. Surub 8x30

DIN 603

39. Surub 10x25

DIN 933

40. Surub M10x35 (P1250)

DIN 933

41. Surub 12x35

DIN 933

42. Surub 12x110

DIN 933

43. Surub M10x30 (P0653)

DIN 933

45. Piulita M8 (P2083)

DIN 934

46. Piulita M10 (P1042)

DIN 934

47. Piulita M12 (P0630)

DIN 934

48. Piulita M20x1.5 T70-08/28 72-0731 (P2251)

DIN 934

51. Saiba Grower M8 (P2162)

DIN 127

52. Saiba Grower M10 (P2163)

DIN 127

53. Saiba Grower M12 (P2164)

DIN 127

54. Saiba Grower M20 (P2158)

DIN 127

55. Saiba 10.5

DIN 125

57. Rulment 6204 2RS SKF (P1818)

DIN 625

58. Rulment 6205 2RS SKF (P1819)

DIN 625

58. Rulment 6205 2RS ZVL (P0549)

DIN 625

60. Seeger interior o48

DIN 472

61. Siguranta 52 Seeger interior (P1185)

DIN 472

63. Stift crestat 8x60 (P2716)

DIN 1481

KK30 schita 8 (bloc transmisie culegator)

Subansamblu 8

Componente:

2. Ax SIP o35x655 KK30-08/02 72-0114 (P2307)

151523907 462.04.005.0 KK30-08/02 72-0114

3. Pinion conic dublu SIP o112x52.6 KK30-08/03 72-0115 (P2688)

151430801 461.04.052.0 KK30-08/03 72-0115

4. Pinion conic SIP Z20 o78x30 KK30-08/04 72-0116 (P2256)

151430909 461.04.056.1 KK30-08/04 72-0116

5. Pinion conic SIP Z28 o112x30 KK30-08/05 72-0117 (P2257)

151431007 461.04.057.0 KK30-08/05 72-0117

6. Ax cu pinion conic SIP Z14 L123 KK30-08/06 72-0118 (P2252)

151431105 461.04.054.0 KK30-08/06 72-0118

7. Nuca articulatie SIP o69x33.2 KK30-08/07 72-0119 (P2260)

151431203 461.04.055.0 KK30-08/07 72-0119

8. Roata lant SIP Z8 o108x25 KK30-08/08 72-0120 (P2285)

151431301 461.04.059.0 KK30-08/08 72-0120

9. Ax scurt SIP o25x95 KK30-08/09 72-0121 (P2249)

151431506 461.04.058.0 KK30-08/09 72-0121

17. Surub M6x15

DIN 933

19. Surub M12x30 (P0844)

DIN 933

20. Saiba Grower M6 (P2161)

DIN 127

21. Saiba Grower M12 (P2164)

DIN 127

22. Rulment 6205 2RS SKF (P1819)

DIN 625

22. Rulment 6205 2RS ZVL (P0549)

DIN 625

23. Rulment 6207 2RS SKF (P1821)

DIN 625

23. Rulment 6207 2RS ZVL (P1563)

DIN 625

24. Rulment 6010 2RS SKF (P1813)

DIN 625

26. Siguranta 52 Seeger interior (P1185)

DIN 472

27. Siguranta 72 Seeger interior (P2361)

DIN 472

29. Siguranta 25 Seeger exterior (P1069)

DIN 471

30. Siguranta 35 Seeger exterior (P0622)

DIN 471

31. Siguranta 50 seeger exterior

DIN 471

33. Simering 35x72x12 (P2362)

34. Simering 50x80x10 (P2351)

36. Pana paralela 8x7x25 (P2368)

DIN 6885

37. Pana paralela 8x7x30 (P2369)

DIN 6885

38. Pana paralela 10x8x40 (P2365)

DIN 6885

39. Pana paralela 10x8x45 (P0682)

DIN 6885

41. Stift crestat 8x70 (P2576)

DIN 1481

42. Stift crestat 13x70 (P2719)

DIN 1481

KK30 schita 9 (bloc depanusare culegator)

Subansamblu 9

Componente:

2. Carcasa SIP o41x65x77.5 KK30-09/02 72-0240 (P2501)

151443600 461.06.028.0 KK30-09/02 72-0240

3. Carcasa SIP o65x77.5x36 KK30-09/03 72-0239 (P2502)

151443806 461.06.029.0 KK30-09/03 72-0239

4. Ax lung SIP o25x1250 KK30-09/04 72-0122 (P2316)

151443502 461.06.041.0 KK30-09/04 72-0122

9. Cuplaj SIP o70x55 KK30-09/09 72-0123 (P2299)

1s1444805 461.06.045.0 KK30-09/09 72-0123

10. Ax lung SIP o25x1232 KK30-09/10 72-0124 (P2314)

151445001 461.06.049.0 KK30-09/10 72-0124

11. Ax scurt SIP o40x148 KK30-09/11 72-0125 (P2279)

151445305 461.06.053.0 KK30-09/11 72-0125

12. Ax SIP o40x100 KK30-09/12 72-0126 (P2498)

151445403 461.06.054.0 KK30-09/12 72-0126

14. Paleta apasatoare cauc. SIP KK30-09/14 (P2342)

151446000 461.06.061.0 KK30-09/11 72-0125

19. Roata lant SIP Z52 o215x30 KK30-09/19 72-0127 (P2476)

151446803 461.06.073.0 KK30-09/19 72-0127

20. Roata lant SIP Z16 o70x28 KK30-09/20 72-0128 (P2703)

151447107 461.06.077.0 KK30-09/20 72-0128

21. Roata lant dubla SIP o70x30 KK30-09/21 72-0129 (P2503)

151447401 461.06.078.0 KK30-09/21 72-0129

26+27. Dinti depanusator lemn SIP KK30-09/26 27 (P0812)

151445608 450.03.003.0 + 151445500 450.03.002.0 KK30-09/26 + KK30-09/27

28. Pinion SIP Z10 o86x25 KK30-09/28 72-0130 (P2271)

151444501 450.03.012.0 KK30-09/28 72-0130

32. Intinzator SIP rotund o76x30 KK30-09/32 72-0175 (P2504)

151179209 110.05.044.0 KK30-09/32 72-0175

42. Surub 8x20

DIN 933

43. Surub M8x25 (P0841)

DIN 933

44. Surub 10x25

DIN 933

45. Surub M10x40 (P1742)

DIN 933

48. Piulita M8 (P2083)

DIN 934

49. Piulita M10 (P1042)

DIN 934

50. Piulita M12 (P0630)

DIN 934

51. Piulita M16 (P0632)

DIN 934

54. Saiba Grower M8 (P2162)

DIN 127

55. Saiba Grower M10 (P2163)

DIN 127

56. Saiba Grower M12 (P2164)

DIN 127

57. Saiba Grower M16 (P2157)

DIN 127

59. Saiba 13

DIN 125

60. Saiba 10.5

DIN 125

61. Rulment oscilant 1205

62. Siguranta 52 Seeger interior (P1185)

DIN 472

63. Pana paralela 8x7x36 (P1606)

DIN 6885

64. Stift 5x32

DIN 1481

65. Stift crestat 5x50 (P2579)

DIN 1481

66. Stift crestat 6x40 (P2123)

DIN 1481

67. Stift crestat 8x45 (P2715)

DIN 1481

68. Stift crestat 8x60 (P2716)

DIN 1481

70. Gresor hidraulic M8 (P0312)

DIN 71412

71. Gresor hidraulic M8x1x45 cot (P1469)

DIN 71412

72. Stift filetat 8x10

DIN 914

73. Splint 4x40

DIN 94

KK30 schita 12 (grup pinioane si roti dintate)

Subansamblu 12

Componente:

3. Pinion conic SIP Z19 cu guler mare KK30-12/03 72-0133 (P2269)

151273605 600.04.011.1 KK30-12/03 72-0133

4. Ax SIP o35x258 KK30-12/04 72-0134 (P2500)

151450402 461.08.002.0 KK30-12/04 72-0134

5. Ax cu pinion conic SIP Z19 L151 KK30-12/05 72-0135 (P2253)

151273400 600.04.010.1 KK30-12/05 72-0135

7. Roata lant SIP Z13 o86.5x35 KK30-12/07 72-0136 (P2487)

151450502 461.08.003.1 KK30-12/07 72-0136

10. Intinzator SIP rotund o76x30 KK30-09/32 72-0175 (P2504)

151179209 110.05.044.0 KK30-09/32 72-0175

11. Roata lant Z14 SIP o93/34x10 KK30-12/11p 72-0171 (P2258)

151529405 462.08.003.0 KK30-12/11p 72-0171

12. Carcasa SIP 27x80x131 KK30-12/12 72-0724 (P2302)

151272205 600.04.005.1 KK30-12/12 72-0724

13. Ax cu roata dintata SIP L760 KK30-12/13 72-0138 (P2309)

151451609 461.08.008.1 KK30-12/13 72-0138

14. Roata lant SIP Z12 o107x45 KK30-12/14sp 72-0140/1 (P2288)

151451805 461.08.010.2 KK30-12/14sp 72-0140/1

14. Roata lant SIP Z13 o116x45 KK30-12/14sp 72-0140 (P2287)

151451805 461.08.010.2 KK30-12/14sp 72-0140

14. Roata lant SIP Z10 o92x45 KK30-12/14 72-0139 (P2491)

151451805 461.08.010.2 KK30-12/14 72-0139

15. Carcasa SIP o100x40 KK30-12/15 72-0218 (P2303)

151529705 462.08.010.0 KK30-12/15 72-0218

16, 17, 18, 25, 26, 50, 64, 73, 74. Intinzator SIP KK30-12/16 72-0203 (P2585)

Intinzator SIP KK30 12/16 - asamblat

19. Roata lant dubla SIP o135x44 KK30-12/19 72-0142 (P2499)

151452500 461.08.015.1 KK30-12/19 72-0142

21. Roata lant SIP Z 14 o93x30 KK30-12/21 72-0143 (P2265)

151272606 600.04.007.1 KK30-12/21 72-0143

28, 29. Lant 12A-1

35 zale, 53 zale

32. Lant 12A-2

13 zale

38. Surub 12x25

DIN 933

39. Surub M12x30 (P0844)

DIN 933

41. Surub 12x45

DIN 931

42. Surub M10x30 (P0653)

DIN 933

43. Piulita M10 (P1042)

DIN 934

44. Saiba 13

DIN 125

45. Piulita M12 (P0630)

DIN 934

46. Saiba Grower M8 (P2162)

DIN 127

47. Saiba Grower M10 (P2163)

DIN 127

48. Saiba Grower M12 (P2164)

DIN 127

49. Saiba 13/35

50. Rulment cu ace K 22x26x17

51. Rulment 6005 2RS SKF (P1808)

51. Rulment 6005 2RS ZKL-ZVL (P1427)

52. Lagar 1206

53. Rulment 6007 2RS SKF (P1810)

53. Rulment 6007 2RS C3 ZKL-ZVL (P0551)

54. Rulment 6007 2RS SKF (P1810)

54. Rulment 6007 2RS C3 ZKL-ZVL (P0551)

55. Rulment 6008 2RS SKF (P1811)

56. Rulment 6012 2RS ZKL-ZVL (P1430)

57. Siguranta 25 Seeger exterior (P1069)

DIN 471

58. Siguranta 30 Seeger exterior (P1117)

DIN 471

59. Siguranta 35 Seeger exterior (P0622)

DIN 471

60. Siguranta 40 Seeger exterior (P1474)

DIN 471

61. Siguranta 47 Seeger interior (P2359)

DIN 472

62. Siguranta 62 Seeger interior (P1616)

DIN 472

63. Siguranta 68 Seeger interior (P2360)

DIN 472

64. Siguranta 22 Seeger exterior (P2358)

DIN 471

65. Simering 40x62x10 (P0886)

66. Simering 35x62x10 (P1463)

67. Simering 35x50x10 (P2712)

68. Simering 40x72x10 (P2713)

69. Stift crestat 4x32 (P2580)

DIN 1481

70. Stift crestat 8x45 (P2715)

DIN 1481

71. Pana paralela 8x7x45 (P2372)

DIN 6885

72. Pana paralela 8x7x50 (P1607)

DIN 6885

73. Splint 4x25

DIN 94

74. Gresor hidraulic M8x1x45 cot (P1469)

DIN 71412

75. Inel O 70x3

76. Gresor hidraulic M6 (P0311)

DIN 71412

KK30 schita 13 (grup transmisie)

Subansamblu 13

Componente:

1. Fulie mare SIP 2 canale KK30-13/01 72-0207 (P2264)

151454802 461.09.001.1 KK30-13/01 72-0207

2. Rola intinzator SIP o109/47x55 KK30-13/02 72-0208 (P2689)

151455008 461.09.002.0 KK30-13/02 72-0208

4. Roata lant dubla SIP o93x64 KK30-13/04 72-0144 (P2270)

151531603 462.09.0 18.0 KK30-13/04 72-0144

5. Roata dintata dubla SIP Z21/d30 KK30-13/05 72-0145 (P2319)

151456800 461.09.021.0 KK30-13/05 72-0145

6. Ax scurt SIP o35/30x140 KK30-13/06 72-0147 (P2276)

151457006 461.09.024.0 KK30-13/06 72-0147

7. Roata lant SIP Z13 o87x30 KK30-13/07 72-0148 (P2488)

151457104 461.09.025.0 KK30-13/07 72-0148

8. Pinion SIP Z20 o88x40 KK30-13/08 72-0149 (P2495)

151457809 461.09.031.0 KK30-13/08 72-0149

9. Pinion SIP Z20 o88x40 KK30-13/09 72-0150 (P2492)

151458005 461.09.034.0 KK30-13/09 72-0150

10. Ax scurt SIP o30x193 KK30-13/10 72-0152 (P2275)

151458103 461.09.035.0 KK30-13/10 72-0152

11. Ax SIP o30x163 KK30-13/11 72-0154 (P2560)

151458201 461.09.036.0 KK30-13/10 72-0152

12. Ax SIP o30x77 KK30-13/12 72-0155 (P2559)

151458309 461.09.037.0 KK30-13/12 72-0155

13. Lagar dublu SIP KK30-13/13 72-0176/1 (P2295)

151458407 461.09.038.1 KK30-13/13 72-0176/1

14. Bolt intinzator SIP o20x115 KK30-13/14 72-0209 (P2691)

151458504 461.09.039.0 KK30-13/14 72-0209

16. Suport intinzator SIP 40x81x220 KK30-13/16 72-0211 (P2690)

151458906 461.09.042.0 KK30-13/16 72-0211

20. Roata lant SIP Z10 o68/26x17 KK30-13/20 72-0215 (P2489)

151459601 100.05.052.5 KK30-13/20 72-0215

22. Carcasa SIP o100x40 KK30-12/15 72-0218 (P2303)

151451903 461.09.047.1 KK30-12/15 72-0218

25. Surub M12x40 (P0845)

DIN 933

26. Piulita M12 (P0630)

DIN 934

27. Piulita M14 autoblocanta (P2112)

28. Stift crestat 10x70 (P2575)

DIN 1481

29. Saiba Grower M12 (P2164)

DIN 127

30. Saiba 15

DIN 125

31. Rulment cu ace K 22x26x17

32. Rulment 6206 2RS SKF (P1820)

DIN 625

32. Rulment 6206 2RS ZKL-ZVL (P0550)

DIN 625

33. Rulment 6005 2RS SKF (P1808)

DIN 625

33. Rulment 6005 2RS ZKL-ZVL (P1427)

DIN 625

34. Rulment 6204 2RS SKF (P1818)

DIN 625

35. Stift 6x45

DIN 1481

36. Siguranta 30 Seeger exterior (P1117)

DIN 471

37. Siguranta 47 Seeger interior (P2359)

DIN 472

38. Siguranta 22 Seeger exterior (P2358)

DIN 471

39. Siguranta 62 Seeger interior (P1616)

DIN 472

40. Stift crestat 4x32 (P2580)

DIN 1481

41. Stift crestat 5x50 (P2579)

DIN 1481

42. Stift crestat 10x45 (P2718)

DIN 1481

43. Stift crestat 8x70 (P2576)

DIN 1481

44. Stift crestat 13x70 (P2719)

DIN 1481

45. Pana paralela 8x7x45 (P2372)

DIN 6885

46. Pana paralela 10x8x65 (P2367)

DIN 6885

47. Pana paralela 10x8x45 (P0682)

DIN 6885

48. Gresor hidraulic M8 (P0312)

DIN 71412

49. Splint 3.2x20

DIN 94

50, 52. Lant 12A-1

53 zale, 61 zale

53. Stift crestat 6x60 (P2577)

DIN 1481

54. Siguranta 35 Seeger exterior (P0622)

DIN 471

55. Stift crestat 5x70 (P2578)

DIN 1481

KK30 schita 14 (grup conic culegator)

Subansamblu 14

Componente:

2. Pinion conic SIP Z17 o74.5/25x39 KK30-14/02 72-0158 (P2479)

151037309 325.01.002.1 KK30-14/02 72-0158

3. Pinion conic SIP Z28 o116.3/30x60.2 KK30-14/03 72-0159 (P2478)

151037407 325.01.003.1 KK30-14/03 72-0159

4. Ax SIP o30x125 KK30-14/04 72-0160 (P2557)

151530800 462.09.005.0 KK30-14/04 72-0160

5. Ax SIP o30x190 KK30-14/05 72-0161 (P2556)

151530908 462.09.006.0 KK30-14/05 72-0161

6. Roata lant SIP Z14 o60/25x30 KK30-14/06 72-0162 (P2490)

151531006 462.09.008.0 KK30-14/06 72-0162

10. Roata lant SIP Z26 o166x30 KK30-06/13 72-0101 (P2286)

151531505 462.09.007.0 KK30-06/13 72-0101

11. Roata lant SIP Z10 o92x40 KK30-14/11 (12/14) 72-0164 (P2289)

151456506 461.09.015.2 KK30-14/11 (12/14) 72-0164

12. Roata lant dubla SIP Z52 o215/25x40 KK30-14/12 72-0165 (P2485)

151457408 461.09.029.0 KK30-14/12 72-0165

15. Intinzator SIP rotund o76x30 KK30-09/32 72-0175 (P2504)

151179209 110.05.044.0 KK30-09/32 72-0175

19. Stift filetat M8x10

DIN 914

20. Piulita M12 (P0630)

DIN 934

21. Saiba 13

DIN 125

22. Saiba Grower M12 (P2164)

DIN 127

25. Saiba Grower M10 (P2163)

DIN 127

27. Rulment 6005 2RS SKF (P1808)

DIN 625

27. Rulment 6005 2RS ZKL-ZVL (P1427)

DIN 625

29. Rulment 6007 2RS SKF (P1810)

DIN 625

29. Rulment 6007 2RS C3 ZKL-ZVL (P0551)

DIN 625

30. Rulment 6209 2RS SKF (P1823)

DIN 625

30. Rulment 6209 2RS ZKL-ZVL (P0554)

DIN 625

31. Siguranta 25 Seeger exterior (P1069)

DIN 471

32. Siguranta 30 Seeger exterior (P1117)

DIN 471

33. Siguranta 35 Seeger exterior (P0622)

DIN 471

34. Siguranta 45 Seeger exterior (P0621)

DIN 471

35. Siguranta 62 Seeger interior (P1616)

DIN 472

36. Siguranta 85 Seeger interior (P1507)

DIN 472

37. Pana paralela 8x7x30 (P2369)

DIN 6885

38. Pana paralela 8x7x36 (P1606)

DIN 6885

39. Pana paralela 8x7x40 (P2371)

DIN 6885

40. Pana paralela 10x8x60 (P1605)

DIN 6885

46. Lant 12A-2

13 zale

48. Stift 4x40

DIN 1481

49. Stift 6x55

DIN 1481

50. Stift 10x55

DIN 1481

51. Simering 38x62x10 (P2352)

52. Simering 25x50x10 (P2353)

53. Gresor hidraulic M8 (P0312)

T40 EOL schita 5 (Elevator)

Elevator (Schema 2).

Se compune din masa de ghidare si ghidaje.

Componente:

9. Roata lant SIP Z13 o87X45 T40-E/09 72-0251 (P2695)

T40-E/09 72-0251

10. Lant Transportor SIP T40-05/10 (P2714)

T40-05/10

22. Surub M12x30 (P0844)

27. Surub M8x30 (P0966)

29. Piulita fluture M6 (P0652)

30. Piulita fluture M8 (P0842)

31. Piulita M12 (P0630)

32. Piulita M16 (P0632)

34. Saiba Grower M8 (P2162)

36. Saiba Grower M12 (P2164)

38. Saiba Grower M16 (P2157)

40. Saiba Grower M6 (P2161)

41. Pana paralela 10x8x55 (P2366)

48. Paleta elevator buncar SIP Tornado 40 (P2378)

152206507

50. Surub M8x30 (P0966)

T40 EOL schita 8 (Sectie depanusare 2)

Subansamblul Sectie depanusare stiuleti.

Componente:

1. Cadru depanusetor sud.

152196519

2. Ax lung SIP o25x1259 T40-F/02 72-0273 (P2317)

152198929

3. Pinion 2-10/7

152199007

4. Ax lung SIP o25x1248 T40-F/04 72-0252 (P2315)

152199321

5. Pinion SIP Z25 o108x25 T40-F/05 72-0253 (P2477)

152199409

6. Bucsa 2 - 25,5/ 33,7- 5,5

152199506

7. Ax 1

152199722

8. Valt de curatire

152199908

9. Ax scurt SIP o25/30x105 T40-F/09 72-0285 (P2278)

152200004

10. Ax 4 - 30x 68

152200102

11. Ax sud. 1

152200200

12.Roata lant SIP Z21 o136x92 T40-F/12 72-0256 (P2291)

152200406

13. Tabla sud.

155231304

14. Saiba 10

000224304

15. Aparatoare

152202228

16. Valt cu filet

151445217

17.Pinion SIP Z10 o86x25 KK30-09/28 72-0130 (P2271)

151444501

18.Set depanusator O25 (P0989)

151444404

19. Lagar SIP T70-10/11 72-0739 (P2297)

151672514

20. Carcasa rulment

155075508

21. Butuc rola SIP o72x50 T70-10/07 72-0737 (P2255)

151672437

22. Bucsa 2- 25,5/ 33,7- 13

151672700

23. Butuc rola SIP o72x130 T70-10/06 72-0736 (P2254)

151852223

24. Segment 2 (410)

151852007

25. Pinion SIP Z20 T70-10/41 72-0756 (P2569)

Pinion 1 - 20/4

26. Dinti depanusator metal SIP T40-08/26 (P0429)

151445618

27. Ax 4 - 40x 100

151673200

28. Ax scurt SIP o40x135 T70-10/19 72-0745 (P2280)

151851723

29. Saiba 8,5/ 24 - 1,5

151159908

30. Surub M12x30 (P0844)

000212004

31. Surub M10x 25

000210300

32. Surub M 8x 20

000208607

33. Piulita M12 (P0630)

150160300

34. Saiba A 13

000224509

35. Saiba Grower M12 (P2164)

000228603

36. Saiba Grower M10 (P2163)

000228408

37. Pana paralela 8x7x25 (P2368)

000230501

38. Pana paralela 8x7x25 (P2368)

150207706

39. Stift crestat 10x70 (P2575)

150060908

40. Stift crestat 8x70 (P2576)

000234703

41. Stift 8 x 60

000234605

42. Stift 6 x 55

000233802

43. Stift crestat 5x70 (P2578)

150082706

44. Stift 13 x 70

000235506

45. Stift crestat 5x50 (P2579)

000233009

46. Siguranta inelara N 55x2

000236202

47. Siguranta inelara Z 30x1,5

000237504

48. Siguranta inelara Z 25x1,2

000237407

49. Rulment UD 205 ZVL (P1645)-Rulment KR 6205 2RS

000255208

50. Rulment 6006 2RS SKF (P1809)

000243409

50. Rulment 6006 2RS ZVL (P1290)

000243409

51. Surub M12x40 (P0845)

159444906

52. Siguranta inelara Z 24x1,75

150094800

53. Piulita M8 (P2083)

000250800

54. Saiba A13

000224509

55. Rulment UD 205 ZVL (P1645)

echivalent K; CS

56. Saiba

154463815

57. Bucsa

155075303

58. Aparatoare

156152209

59. Surub M 8x16

150317507

60. Saiba SKM 8

150426701

61. Piulita M8 (P2083)

000220905

T40 EOL schita 12 (bloc transmisie culegator)

T40 EOL schita 12 (Actionare valturi)

Subansamblu actionare valturi culegatoare (Schema 12).

Se compune din reductor si transmisie.

Componente:

1. Carcasa reductor

152182408

2. Ax 8 – 38x785

152182603

3. Pinion conic dublu SIP o112x52.6 KK30-08/03 72-0115 (P2688)

151430801 KK30-08/03 72-0115 461.04.052.0

4. Pinion conic SIP Z20 o78x30 KK30-08/04 72-0116 (P2256)

151430909 T40-J/04 72-0262 461.04.056.1

5. Pinion angrenaj 1 - 28/4

151431027

6. Pinion angrenaj 3 - 14/4

151431105

7. Bucsa sud.

151431213

8. Roata lant SIP Z8 o108x25 KK30-08/08 72-0120 (P2285)

151431311 KK30-08/08 72-0120 461.04.059.1

9. Ax scurt SIP o25x100 M20 T70-08/09 72-0730 (P2250)

151431516 T70-08/09 72-0730 461.04.058.1

10. Capac

152182701

11. Teava distantier III

151431712

12. Bucsa 3 - 36,4 / 42,4 - 76

153238106

13. Garnitura

151431908

14. Saiba - distantier 35,2 / 43

151019908

15. Inel distantier

151012905

16. Placa

151463008

17. Surub M6x15

000207305

18. Surub M18x1,5

150026108

19. Surub M12x30 (P0844)

000211906

20. Saiba Grower M6 (P2161)

000227908

21. Saiba Grower M12 (P2164)

000228505

22. Rulment 6205 2RS SKF (P1819)

000242703

22. Rulment 6205 2RS ZVL (P0549)

000242703

23. Rulment 6207 2RS SKF (P1821)

000243800

23. Rulment 6207 2RS ZVL (P1563)

000243800

24. Rulment 6010 2RS SKF (P1813)

150046907

25. Saiba - distantier 25,2 / 33

151012905

26. Siguranta 52 Seeger interior (P1185)

000236104

27. Siguranta 72 Seeger interior (P2361)

000236505

28. Rulment UC 207 ZKL-ZVL (P1410)

150125901

29. Surub M12x40 (P0845)

000212503

30. Siguranta 35 Seeger exterior (P0622)

000237602

31. Siguranta inelara Z 50x2

000255805

32. Pinion 1 - 19,05 / 21 sud.

152183005

33. Simering 35x72x12 (P2362)

150047103

34. Simering 50x80x10 (P2351)

150047005

35. Siguranta 30 Seeger exterior (P1117)

000237504

36. Pana paralela 8x7x25 (P2368)

000230501

38. Pana paralela 10x8x40 (P2365)

000231001

39. Pana paralela 10x8x45 (P0682)

000231109

40. Piulita M20x1.5 T70-08/28 72-0731 (P2251)

150046701 72-0731 T70-08/28

41. Stift crestat 8x70 (P2576)

000234703

42. Stift crestat 13x70 (P2719)

000235506

43. Pana paralela 10x8x40 (P2365)

150444200

44. Reductor

152182300

T40 EOL schita 13 (Subansamblu port cutit culegator)

Subansamblul port-cutit culegator.

Se compune din Ax tocator pe care se monteaza cutitele de taiat.

Componente:

1. Ax tocator SIP L560 T40-K/01 72-0272 (P2311)

152194404 T40-K/01 72-0272 464.08.001.0

2. Saiba 12

150100606

3. Saiba Grower M12 (P2164)

000228603

4. Carcasa cu 4 gauri SIP KK30-10/04 81-0007/72-0232 (P2296)

151449213 KK30-10/04 81-0007/72-0232 461.07.010.0

5. Capac cu gaura SIP T40-K/05 73-1068 (P2272)

151449409 T40-K/05 73-1068 461.07.011.1

6.Capac dreapta plin SIP T40-K/06 73-1069 (P2274)

151449506 T40-K/06 73-1069 461.07.012.1

7. Fulie SIP o136x48 T40-K/07 73-1070 (P2263)

152195500 T40-B/02 72-0274

8. Cutit tocator SIP dreapta KK30-10/08 60-0304 (P0428)

151449810 KK30-10/08 60-0304

9. Cutit tocator SIP stanga KK30-10/09 60-0305 (P2326)

151449918 KK30-10/09 60-0305

10. Bolt SIP cu guler o20x43 T40-K/10 73-1071 (P1511)

151450023 T40-K/10 73-1071

11. Inel etansare 35

151291006

14. Surub M10x35 (P1250)

000201604

15. Piulita M10 (P1042)

150084009

17. Rulment 1307 CRF (P2574)

150048807

18. Surub M12x35

000248805

19. Siguranta 35 Seeger exterior (P0622)

000237602

20. Siguranta inelara interioara N 80x2,5

150048709

21. Gresor hidraulic M8 (P0312)

000246601

22. Gresor hidraulic M8x1x45 cot (P1469)

000252103

23. Pana paralela 10x8x35 (P2364)

150035704

24. Splinturi 5x32 (P1544)

000239904

25. Intinzator sud.

152194707

26. Piulita M14 (P0631)

000250908

27. Saiba A14

000224705

28. Bucsa distantier

151458602

29. Rola intinzator SIP o109/47x55 KK30-13/02 72-0208 (P2689)

151455008 KK30-13/02 72-0208 461.09.002.0

30. Rulment 6204 2RS SKF (P1818)

000242400

31. Ax 6 - 20/M14x110

152195207

32. Siguranta 47 Seeger interior (P2359)

000235908

33. Surub sud.

152195305

34. Piulita M16 (P0632)

000222002

35. Siguranta inelara Z 24x1,75

150094800

36. Curea trapezoidala B 1600

159026804

37. Inel etansare 39

151710802

38. Aparatoare dreapta

153957908

39. Aparatoare stinga

153957800

Garduri electrice si accesorii

Crestere animale

Saiba Grower M12

Schema exhaustor SPC

Schema roata antrenare SPC

Schema brazdar fata SUP

Schema brazdar spate SUP

Lada seminte SUP

KK30 schita 6 (jgheaburi de dirijare)

KK30 schita 7 (grup valturi culegatoare)

KK30 schita 8 (bloc transmisie culegator)

KK30 schita 9 (bloc depanusare culegator)

KK30 schita 12 (grup pinioane si roti dintate)

KK30 schita 13 (grup transmisie)

KK30 schita 14 (grup conic culegator)

T40 EOL schita 5 (Elevator)

T40 EOL schita 8 (Sectie depanusare 2)

T40 EOL schita 12 (bloc transmisie culegator)

T40 EOL schita 13 (Subansamblu port cutit culegator)
